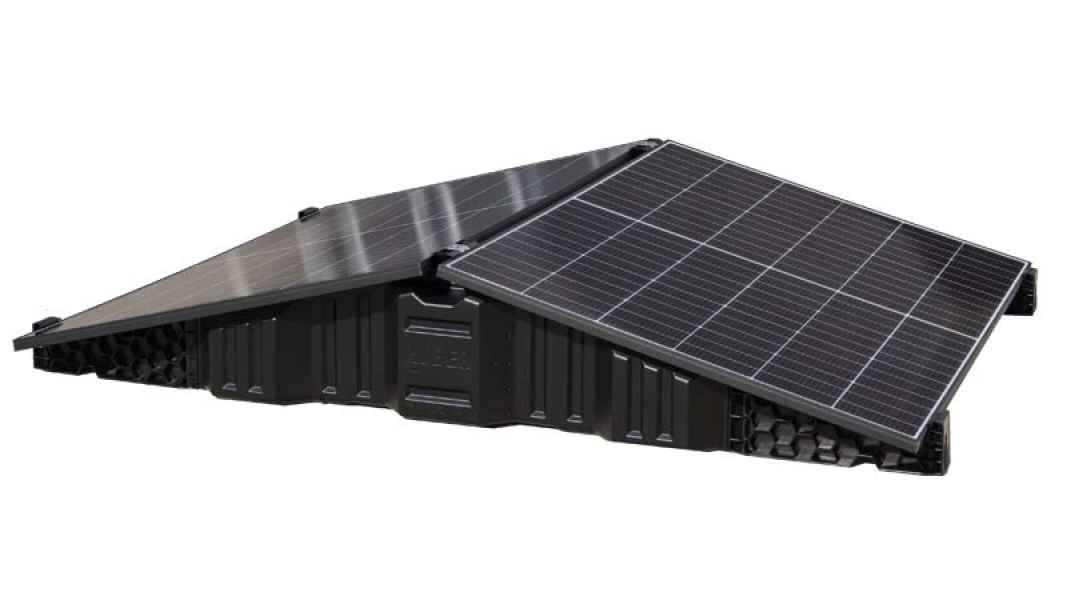

HUBER Solarfix Aufständerung ist eine innovative Unterkonstruktion zur fachgerechten und sicheren Montage von Photovoltaik-Anlagen auf Flachdächer. Die Ballastierung erfolgt durch das Befüllen des Tanks mit Wasser. Somit kommt dieses Aufständerungssystem ohne eine Durchdringung der Dachhaut und zusätzliches Beschweren mit Ballaststeinen aus.
| PV-Modulbreite (B) | 1.129 - 1.136 mm |
| PV-Modulhöhe (H) | 29 - 31 mm |
| PV-Modullänge (L) | individuell |
* Sondergrößen auf Anfrage
| Zulässige Dachneigung | 0° - 6° * |
| Modulausrichtung | Ost / West |
| Modulneigung | 15° |
| Material | Kunststoff (HDPE) |
| Leergewicht | Ca. 7kg |
| Max. gesamt Gewicht | Ca. 47kg |
| Befüllung | Wasser |
| Temperaturbeständig | -30°C bis +80°C |
* Ab einer Dachneigung von 4° müssen die Adapter mit unserem Antirutsch-System ausgestattet werden.

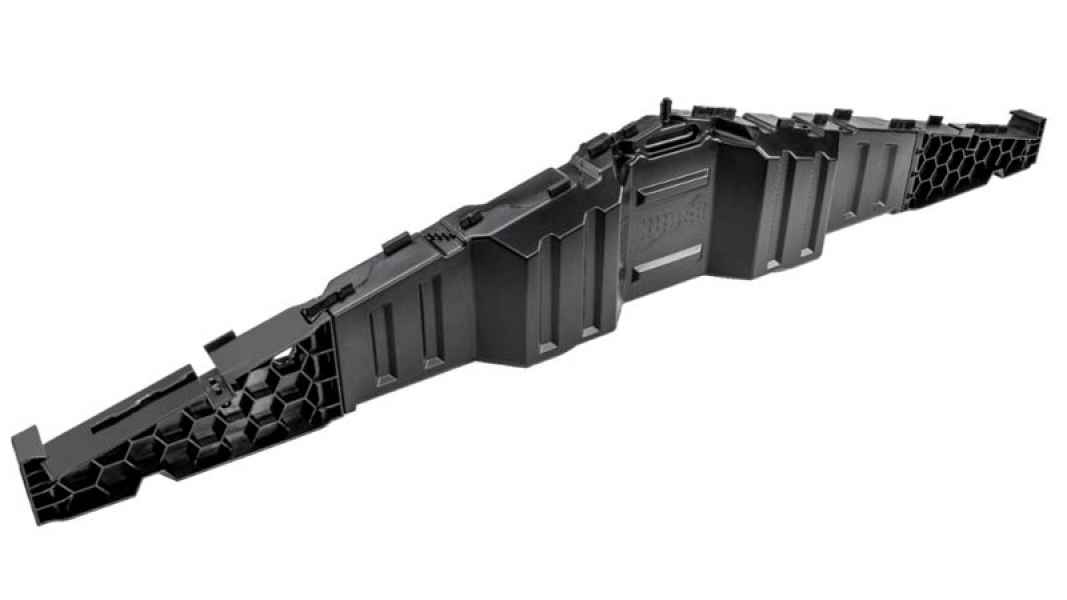

HUBER Solarfix revolutioniert die Montage von PV-Anlagen auf Flachdächern. Das Huber Solarfix Modul ist im Anlieferzustand extrem leicht. Damit kann sowohl viel leichter auf's Dach befördert werden und kann sogar punktuell auf dem Flachdach abgesetzt werden. Erst am endgültigen Standort wird der PV-Tank mit Wasser auf die erforderliche Ballastmenge befüllt. Die Tanks sind also zugleich Träger für die PV-Module und Ballastierung.
Die Ballastierung erfolgt mit dem Wasserschlauch. Die Module werden nach den Vorgaben für die Ballastierung befüllt. Ein Überlauf schützt vor zu viel Ballast.
Über einen Trichter wird der PV-Tank bei jedem Regen nachgefüllt und verdunstetes Wasser nachgefüllt, damit die Ballastierung bleibt.
Mit Edelstahlkrallen werden die PV-Module an der HUBER Solarfix Unterkonstruktion befestigt.
Bei der Montage von PV-Anlagen auf Flachdächern ist es sehr wichtig, dass die Dachhaut nicht beschädigt wird. Das System HUBER Solarfix entwickelten wir speziell für diesen Einsatz.
Die Montage geht viel schneller, als bei herkömmlichen Methoden und die Dachhaut wird optimal geschützt. Die PV-Tanks werden direkt auf die Dachhaut gestellt.
Die HUBER Solarfix PV-Unterkonstruktion ist auch für Balkonkraftwerke auf Flachdächern von Garagen optimal geeignet.
Das innovative Befestigungssystem für Photovoltaik-Anlagen auf Flachdächer: Schnelle Montage und optimale Ballasteinstellung sparen Zeit und Geld.
HUBER Solarfix ist so konzipiert, dass die PV-Module im Winkel von 15° zur Sonne ausgerichtet sind. Diese Neigung hat sich als optimal erwiesen.
Da das Wasser abfließt, werden die Module bei Regen gereinigt und Schnee rutscht bei 15° rasch ab.
| Anwendungsbereich | Flachdach, Balkonkraftwerk, Freiflächenanlagen |
| Zulässiger Untergrund* | Bitumen, Kunststofffolie, Begrünung, Kiesschüttung |
| Reibbeiwert Untergrund (Installationsebene) |
min. 0,5 (z.B. Folie, Kies, etc.) |
| Abstand zum Dachrand bzw. Attika |
Empfehlung ist min. 0,5 m |
| Attikahöhe | Attika ist nicht zwingend erforderlich Abrutschsicherheit muss erfüllt sein |
| Dachneigung | max. 6°** |
| Zugesicherte Traglast*** | max. 1200 kg/Tankeinheit (entspricht einer Schneelast von 3 kN/m² bis 6 kN/m² bei einer Modulgröße von 2 m²) |
| Zusätzl. Last auf Tragwerk bzw. Unterkonstruktion |
min. 25 kg/m² im Regelfall (im Sonderfall der Eckausbildung: 40 kg/m²) |
* Je nach Untergrund muss eine Bautenschutzmatte als Unterlage unter der Unterkonstruktion verwendet werden.
** Ab einer Dachneigung von 4° müssen die Adapter mit einer Antirutsch-Vorkehrung (z.B. Bautenschutzmatte) versehen werden.
*** Für die statische Belastbarkeit der HUBER Solarfix Unterkonstruktion ist der Auftraggeber verantwortlich.
Module und Adapter werden zu einer Einheit zusammen gesteckt.
Verbindungsstücke oder Wartungsgang (Bild) zur nächsten Modulreihe anstecken.
An der Modulseite sind Markierungen für die Überlaufbohrung. Das Überlaufloch wird nach Ballastierungsvorgabe gebohrt.
Mittels Montagestangen werden die Modulabstände ausgerichtet.
Mit dem Gartenschlauch werden die Module befüllt (ballastiert).
Damit die Ballastierung gleich bleibt, wird ein Nachfülltrichter für Regenwasser aufgesetzt.
Einsetzen der PV-Module.
Kabel in Durchführung verlegen und Module verbinden.
Zum Schluss werden die PV-Module mit Edelstahlklemmen fixiert.
Natürlich verdunstet das Ballastwasser in HUBER Solarfix, das ist ganz natürlich. Allerdings sind es nur wenige Millimeter. Damit die erforderliche Ballastierung bleibt, ist das PV-Tank-Modul mit einem Trichter ausgestattet, der das Regenwasser sammelt und in den Tank leitet. Niveau-Bohrungen sorgen dafür, dass überschüssiges Wasser wieder abläuft. Das Nachfüllsystem ist so bemessen, dass mehr als ausreichend Regenwasser nachgefüllt wird.
Das Wasser in den Ballast-Tanks gefriert. Da sich Wasser als Eis um bis zu 8,9% ausdehnt, sind die Ballast-Tanks von HUBER Solarfix so konstuiert, dass sie die Volumenausdehnung berücksichtigen. In Klimatests wurden die Ballast-Tanks bei Temperaturen von +80°C bis -30°C erfolgreich geprüft.
Die Tanks bleiben bis 70°C formstabil. Allerdings sorgt das Ballast-Wasser für Temperaturausgleich.
Außerdem werden die Tanks zum großen Teil von den PV-Modulen beschattet.
Durch den schwarzen Kunststoff kann kaum Licht in die Tanks eindringen, dadurch ist die Entwicklung von Fäulnis nicht möglich. Und sollte es durch unachtsamen Eintrag von Biomasse während der Montage passieren, so wirkt die geschlossene Bauweise der Geruchsverbreitung entgegen.
Pauschal lässt sich das nicht beurteilen. Möglicherweise ist eine maßgeschneiderte Lösung für Ihr Flachdach möglich. Dazu können wir Ihnen gerne ein auf Ihr Dach abgestimmtes Ballastierungskonzept erstellen.
Das ist eigentlich ausgeschlossen. Durch die passende Ballastrierung bleiben die Module an Ort und Stelle. Ist der Reibbeiwert geringer als 0,5, kann mit Antirutschmatten die Sicherheit erhöht werden.
